SIMQ系列
SIMQ系列


 SIMQ 系列为智能精小型角行程电动执行机构,是引进国际先进的控制技术,以“傻瓜型调试与操作”的智能一体化结构为前提的设计理念打造的  SAILTOR 品牌产品。体积小、重量轻、外观精致、经久耐用;无需开盖调试,只要在全开、全关位置各按一下按键,即设定好末端位置电气限位、触点报警信号、反馈信号等各种参数。是目前世界上在相同输出力矩时最小最轻的智能一体化免开盖调试角行程电动执行机构。

该产品兼顾可靠性和实用性的使用要求,传感器的设计寿命在3千万次~5千万次,精度高、寿命长、性能稳定。同时,去除了许多智能型执行器进行阀位跟踪所需的干电池。机械动力传动系统,全部由轴承支撑并浸入能延长其寿命的合成油中,采用高效率长寿命的平齿轮副传动及经过淬火硬化处理的钢制蜗杆和强度高耐磨性好的合金铜蜗轮的传动系统,结合公司多年来积累的独特的工艺技术而精心制造构成的传动装置,其机械寿命得到大大地提高,达到在适用工况下的使用寿命要求。

为了方便用户现场容易观察运行状态的需要,采用了较大规格的数码管显示,能够显示明亮、准确的阀位数字,几十米之外可清楚读得参数。它提供了执行装置的状态和诊断,其形式容易使用和便于阅读。适用范围广泛,220V/AC,380V/AC供电源均可,可与球阀、蝶阀、风门等配套使用;可就地或直联安装。广泛应用于电力、石化、水处理、轻工、钢铁、水泥、环保(如脱硫)等行业。
 ●傻瓜型免开盖调试及操作程序
●采用绝对编码器或精密导电塑料电位器等高精度、高可靠性、高寿命的传感器及时检测阀门位置
●微处理器处理各种使用数据
●LED显示多种运行状态
●断电缺相保护功能
●力矩堵转保护功能
●断信号保护功能
●具有输入输出隔离保护

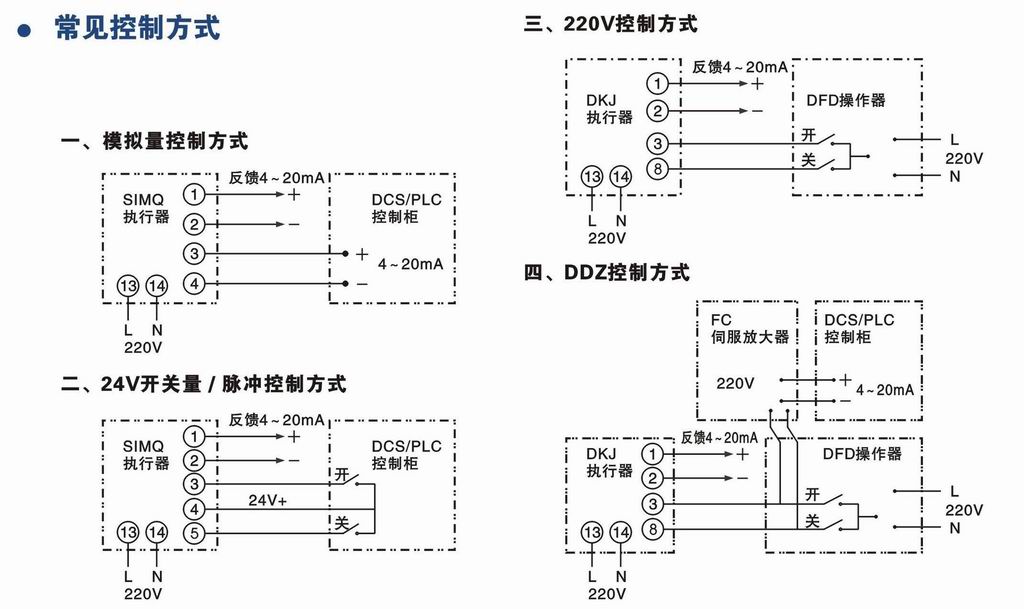

●可对控制方式编程设定
●可对输入信号进行标定
●可对输出信号进行标定
●可对死区在0.1~9.9范围内调整
●具有多种故障自诊断并报警功能

●就地指示
就地指示用数码管以数字形式,显示阀门位置开度百分比及报警信息。在调试状态下,用形象的字母符号显示程序流程,A/M键切换就地和远方状态并以红、绿灯指示。薄膜按键很好的隔离了控制器外壳与内部板件,就地/远方和开、关按键提供就地阀门控制。下移键、确认键和开关键组成了各种组态功能。

●牢固的箱体及输出底座
对箱体及输出底座进行了加强处理,使其承受力为额定输出力矩的10倍以上而不开裂。

●油浴式减速器
该产品采取了更好的密封部件,做到了能够将蜗轮蜗杆浸入到液体润滑油中,能够适应频繁
动作的要求,使其更耐磨损而延长寿命。

●体积小、重量轻
该产品是目前世界上体积最小、重量最轻的智能型免开盖调试电动执行器,(外形尺寸为205X125X145、重量为3.5Kg,只有其他同类同规格产品的1/5左右),特别适合小口径球阀、蝶阀、风门等设备。扩充了三相 380V 供电电源。

●通用的就地安装形式
该产品的就地安装尺寸及输出形式符合DKJ执行器相应规格的安装尺寸及形式,输出轴由轴承单独支撑,并以花键连接输出拐臂。

●直联安装形式
直联式安装适合于球阀、蝶阀、风门等;开启及关闭的阀门,连接简单、方便。
 ● 输入信号:
              a      模拟量:4~20mA
              b     开关量:干触点信号
   输出信号:4~20mA及干触点
   输入阻抗:250Ω
   输出阻抗:750Ω
   响应时间:≤0.5S
   基本误差:1%
   防护等级:IP68
          区:0.2~9%可调
   工作环境条件:
             环境温度:-25℃~+70
             相对湿度:5%~95%
   供电电源:
             单相电源220V.AC
             三相电源380V.AC
           触点容量:220V.AC/5A,30V.DC/3A
