SID系列智能型多转式电动执行机构,是引进国际先进的控制技术打造的SAILTOR 品牌产品。这种产品同时兼顾可靠性、实用性和高性能的使用要求,在所有的地方都替用户进行了周密的考虑。以易于操作傻瓜型为前提的设计,SID执行机构具有极为方便的操作性,坚固和耐用性以及先进的监视和通讯性能,使您获得节省费用和时间的效益。简单易学的友好人机对话界面,使调试和运行变得相当容易。众多的扩展性能,能够带给您一番新的使用感受。 采用先进的MCU芯片、高精度高可靠性传感器,集位置发送器、比例控制器于一体,它无须开盖,通过操作旋钮可完成阀位限位、扭矩设定、阀位校准等各种参数的调整及就地开闭阀门动作的操作及各种保护或报警功能的设置。该产品分为智能开关型和智能调节型两大类:智能开关型是通过智能控制器接受干触点开关量信号或AC 220V电压信号,实现对执行机构的开/停/关控制;智能调节型是通过智能控制器接受4~20mA信号,实现比例控制。该产品用于阀门的开启、关闭或调节,是对阀门实现远控、集控和自控的必不可少的驱动装置。具有功能全、性能可靠、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等自动化控制行业。

● 技术先进
    采用工业级微处理器MCU芯片,专业的控制线路,功能强大的运行程序,拥有三项专利技术,特别是频繁动作调节型主回路控制系统,采用了无火花换向技术,克服了三相交流接触器的触点拉弧烧结及三相固态继电器容易被击穿的至命缺陷,大大提高了产品的可靠性;采用双密封及无贯通轴的技术,使内部控制单元及元件处于与外界空气隔绝状态,大大提高了控制单元的使用寿命及可靠性。自动检测位置和力矩的智能型控制技术。频繁动作调节型电机:采用S4工作制,启动次数可达1200次/小时,内设热保护开关;开关量电机:采用S2工作制,启动次数可达60次/小时。
● 调试方便
    免开盖调试,一次性设定,智能定位,所有参数均通过液晶屏显示。所有的设定功能出厂时已经按照用户的基本使用要求设定,现场安装后,只需简单的在阀门实际的“全关”、“全开”位置各确认一次就可以。具备相序自纠正功能,避免由于现场接线不正确带来的对阀门的损坏。可以任意确定关阀方向和行程区间。
● 质量和价值
    机电一体化的结构设计:集减速器、电机、位置发送器、控制器于一体,便于用户安装、调试、操作和维修。电气控制部分的智能化设计:大大地扩展了执行机构的使用功能,减小了仪表控制器的体积,简化了整机的结构,同时,去除了许多智能型执行器进行阀位跟踪所需的干电池。机械动力传动系统,全部由轴承支撑,并浸入能延长其寿命的合成油中,开关型执行器主传动,采用经过淬火硬化处理的钢制蜗杆和锌铝合金蜗轮构成的传动装置,设计寿命超过一千万次驱动次数。频繁调节型执行器主传动的蜗轮采用锡青铜,设计寿命超过三千万次驱动次数。
● 电气规范
    SID电动执行机构设计成开关式和调节式两种,它们包括一个三相电动机、蜗轮减速传动装置、高精度不需电池进行位置记忆的力矩传感器及位置检测传感器,正反转电动机启动主回路控制单元、电子控制、保护和监视软件包,手动操作手轮及切换装置,多种形式与阀门连接驱动套,大屏幕液晶显示器及就地调试、控制旋钮,符合标准的电缆进线接口和端子排。
    电源和逻辑电路模块,控制变压器和保险丝制作在一个线路板上,用插拔式接线端子连接,以便于装卸。
    主回路控制单元在机械或电气上是互相连锁的,以防止开和关操作时同时带电,并提供控制逻辑电路来限制由于电动机快速正反转换向时而引起的大电流波动,从而延长主回路控制单元的寿命。
    相位校正电路,自动检测和校正三相电源相序,以免现场接线错误而引起的电动机运转错误,并防止由于一相丢失时电动机的操作。
    控制变压器从三相供电电源向各线路板供电,以及向外部提供用于远方控制的24V直流电源。
    液晶屏在运行状态下数字显示阀门位置百分比,调试状态下的显示用形象的字母符号。
● 监视和报警
 看门狗电路,连续监视电动机的控制、内部逻辑电路    和所有的外部命令信号。
● 位置检测
    精密的100%可重复性的高精度检测传感器,绝对编码器,对阀门位置进行检测,开和关的位置将永久储,包括电动和手动操作。最高检测精度可达0 . 1%。
● 力矩检测
    为了保护阀门等用户设备以及电动执行装置,力矩保    护是需要的。力矩的设定值可以从设定程序上随时修从4 0%~1 0 0%范围内以1%的增量变化,当阀门双向变化的力矩与设定的标准值比较,当超过设定力矩时程序自动断开电动机电源。
● 驱动
    轴承支撑蜗轮传动装置,浸入长寿命的综合合成润滑油中,为了适应阀门操作,电动机设计成三相鼠笼感    应式,并提供一个热保护开关,以防止温度超过正常    值而损坏电动机。电源为380VAC/50Hz。
● 输出接口
    与阀门的安装接口遵守国际标准ISO5210/1/2/3  的    要求,驱动套有两种形式:钢制力矩套(B型)和    青铜推力套(A型),它们可方便的取出加工。
提供国内行业标准与阀门的连接形式,参见参数表。
● 现场控制
    SID执行器在电气箱盖上配置的两个旋钮,在设定状    态下,红色旋钮用于就地/远方/停止的切换,黑色旋    钮用于就地开/关执行器操作,在调试状态下,两个    旋钮配合用于对执行器控制阀门所需各种参数进行    组态。

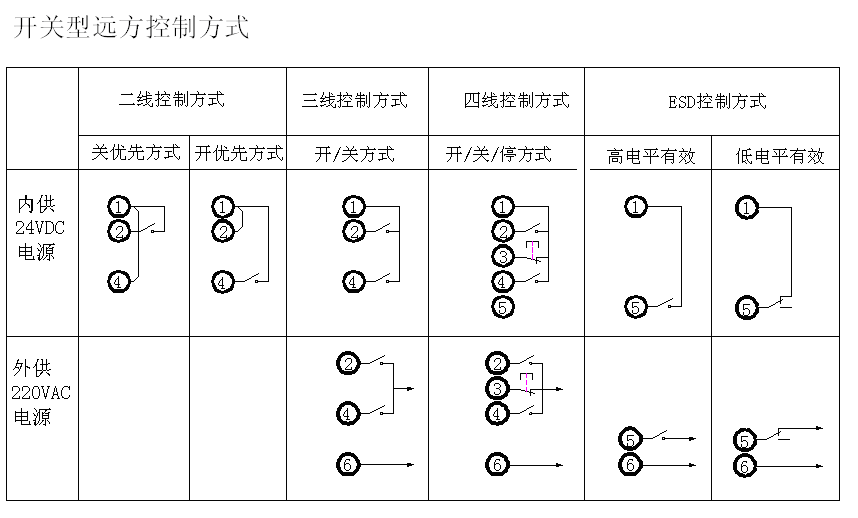

● 远程控制

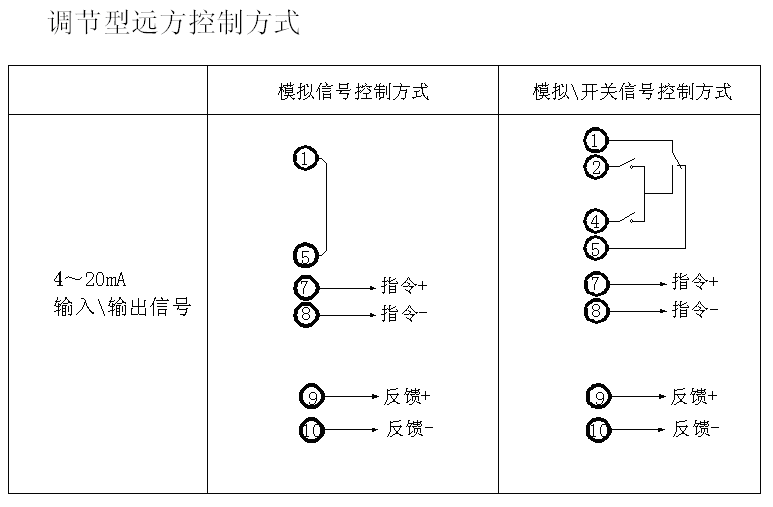

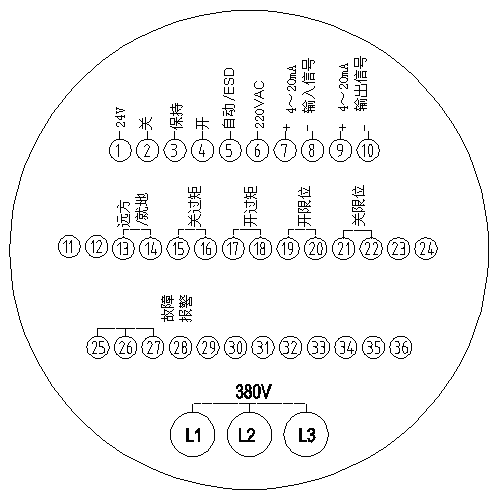

    开关量或脉冲控制型(KX):有三个控制端子用于     开阀、关阀、停止/保持。远程控制可以连接成保持     或点动控制方式。控制接口是光隔离接口,带有24V     防浪涌功能。控制电源可以使用执行器内部提供的     正极进行开/关阀、负极接地的24V电源,或使用外     部提供的220VAC的电源。模拟量比列控制型(MX):     比列控制型使执行器能够按照模拟信号自动将阀门     定位,信号范围:4~20mA。可以对用户提供的非     标准信号进行认定,以使对应阀门的全开、全关位     置。可以对模拟信号丢失时进行保位、全开、全关     阀门进行组态。
● 就地指示
    一块液晶屏显示器,以百分比形式按1%递增显示全    行程阀位开度。提供的三个红、黄、绿色发光二极管   (LED)分别指示执阀位的终端和中间位置。显示器    还可显示执行器各种报警信息。
● 远程指示
    配有四个可锁定的无源触点,其中两个触点为阀门终端位置指示,另外两个触点为磁保持触点,根据需要可分别设为:终端位置、中途位置、终端过矩中途过矩,触点形式设为常开/常闭。触点容量为5A 30VDC/250VAC。配有一个无源三线监控继电器,用来监视执行器电气装置的状态,触点容量为 5A 30VDC/250VAC,它可对下列情形之一或多个进行输出:电源一相或多相掉电;选择在就地控制;电机热保护跳断;控制电源丢失。
● 控制模块
    包括单片集成电路、执行器逻辑控制和保护电路以及     位置/力矩数据记录、对外硬接线和报警电路。
● 电机
    SID执行器使用的电机是具有高力矩、低惯性的三相F级绝缘鼠笼式电机。在标准电压下,以33%的额定输出力矩、25%的周期长度系数运行15分钟、其温升不超过B级绝缘的允许值。开关量电机为短时工作制,额定持续工作时间为10分钟。调节型电机为每小时不超过1200次。
● 防爆型执行器
    防爆型电动执行器是根据国家标准GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》和国家标准GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》的总体要求,设计、生产的隔爆型电动执行器,其防爆标志为:ExdⅡBT4。

● 输入信号:

⑴调节型:4~20mA

⑵开关型:24VDC电平信号或220VAC电压信号。
● 输入阻抗(调节型):250Ω
● 输出信号:4~20mA
● 输出阻抗:750Ω
● 响应时间:≤0.5S
● 死    区:0.2~9%可调。
● 工作环境条件
 环境温度:-25℃~+70℃。
 环境湿度:5%~95%。
 大气压力:86~106Kpa.
 空气介质:周围空气中没有腐蚀性介质
● 供电电源:380V(+10%~-15%),50Hz(%%p1%)
● 防护等级:IP65
● 输出触点容量:220V.ac/5A,30V.dc/5A
